刷式自清洗過濾器

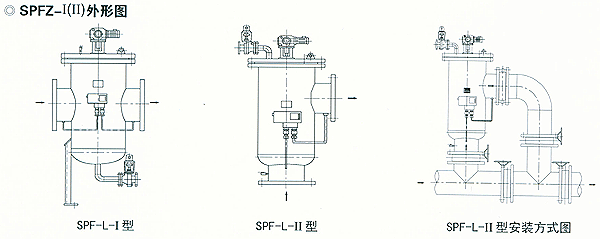

2、刷式自清洗過濾器SPFZ—Y,SPFZ—L—I(Ⅱ)型
※刷式自清洗過濾器為全自動自清洗電動裝置,可減少維修保養費用。并對下游設備進行安全保護!⑹阶郧逑催^(guò)濾器采用節省空間的精密設計,線型結構!⑹阶郧逑催^(guò)濾器采用高精度,高強度楔形濾網,過濾精度可由100~3000微米!⑹阶郧逑催^(guò)濾器清洗方式簡單,不銹鋼刷式!⑹阶郧逑催^(guò)濾器反洗時不斷流!⑹阶郧逑催^(guò)濾器反洗水量極少,不超過總流量的1%。※刷式自清洗過濾器適用于大流量,污染程度高的場合。
應用領域
※環保水處理 ※鋼鐵工業 ※冶金工業 ※化學工業 ※塑料工業 ※農業灌溉
工作原理
過 濾:流體從進口流入,從過濾器內楔形濾筒細小的縫隙中流出,雜質微粒很容易被截留下來,雜質微粒在濾網表面積聚時,會(huì )產生壓差。清 洗:當進出口壓差達到0.5kg/cm2時,過濾器的反洗系統會(huì )開始自動工作。操作由設置在本體上的壓差控制器,電動排污閥及靠馬達帶動的一個能旋轉的不銹鋼清洗刷,雜質微粒很容易被鋼刷刷下來,然后經排污閥排出,反洗時間持續15秒,反洗時不斷流。控 制:
當不同的壓力通過過濾網達到預定值時,差壓控制器就會(huì )發信號給PLC控制器,控制器便啟動馬達及排污閥,開始清冼,如出現故障,一直有壓降,過濾器將一直處于清洗狀態并發出報警信號,反洗操作的持續時間被控制在5分鐘內。
技術參數
****流量 |
1000m3/h |
依據過濾精度及雜質含量可向本公司咨詢, |
最小工作壓力 |
0.2MPa(g) |
我公司提供最適合的機型. |
****工作壓力 |
1.6MPa(g) |
|
進出口通徑 |
DN50~DN400 |
特殊要求可定制 |
最高工作溫度 |
80℃ |
法蘭標準HG20592-97,特殊要求可定制 |
過濾精度 |
100~3000μm |
特殊要求可定制 |
濾網材質 |
可根據要求定做304,316或316L不銹鋼 |
|
設備材質 |
可根據要求定做碳鋼或304,316,316L,不銹鋼 |
|
電機功率 |
0.37~0.75KW |
|
電源電壓 |
380V,50Hz,3相 |
|
反洗流量 |
小于總流量的1% |
|
反洗時間 |
15 秒 |
|
反洗壓差 |
0.5kg/cm2 |
可根據工藝要求自行設定 |
安裝尺寸表(SPFZ-Y型)
公稱直徑 |
安裝尺寸 |
排 污 閥 |
參考流量m3/h |
L |
H |
DN50 |
600 |
400 |
DN20 |
25 |
DN65 |
600 |
450 |
DN20 |
30 |
DN80 |
700 |
500 |
DN20 |
50 |
DN100 |
800 |
550 |
DN25 |
80 |
DN125 |
900 |
600 |
DN25 |
125 |
DN150 |
950 |
650 |
DN25 |
150 |
DN200 |
1050 |
650 |
DN32 |
200 |
DN250 |
1250 |
750 |
DN40 |
380 |
DN300 |
1500 |
1020 |
DN40 |
500 |
DN350 |
1800 |
1240 |
DN50 |
800 |
DN400 |
1800 |
1310 |
DN50 |
1000 |
|
|
注:表中流量值為水流量值
說明:由于物料特性各不相同,我們將根據相關參數定性設計,請詳細提供以下參數(流量m3/h、過濾精度u
m、壓力Mpa、密度ks/m3、粘度CP)并致電本公司索取相關產品安裝圖。
|
