■[產品結構、工作原理]

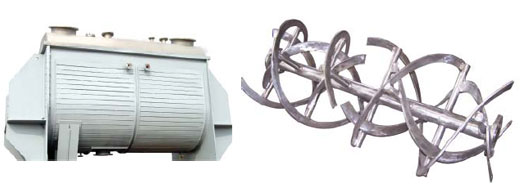

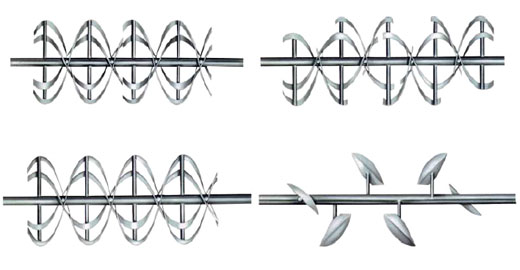

HTM型螺條式混合機主要有傳動部件、筒體、筒蓋、特殊布置的螺條主軸、出料閥等組成。該螺條式混合機由電機經減速機驅動特殊布置的螺條主軸旋轉，中心出料時外部的螺條將物料移到中心位置，內部的螺條將物料推向端板，兩股物料作相互擴散、對流、剪切、錯位和輻射狀運動，從而使物料在極短的時間內達到混合均勻的效果。根據物料特性可選用--連續式螺條、斷續式螺條和槳葉式螺條。三種螺條根據出料點不同可以排列成中心和端部卸料兩種形式。
■[應用領域]
該螺條式混合機主要用于化工、制藥、食品、農藥、塑料、顏料、化妝品和飼料添加劑等行業的粉狀和顆粒物料混合。
■ [ 主要性參數及技術規格]
型 號
|
處理能力m3
|
動力KW
|
主軸轉速rpm
|
外形三維尺寸
|
長A |
寬B |
高H |
HTM-1 |
0.028 |
1.1 |
80 |
1050 |
600 |
700 |
HTM-5 |
0.142 |
2.2 |
60 |
1700 |
1000 |
1030 |
HTM-10 |
0.283 |
5.5 |
60 |
2200 |
1020 |
1000 |
HTM-18 |
0.5 |
7.5 |
55 |
2500 |
1100 |
1130 |
HTM-25 |
0.7 |
11 |
45 |
2550 |
1250 |
1200 |
HTM-36 |
1.0 |
15 |
45 |
3010 |
1810 |
1200 |
HTM-52 |
1.5 |
18.5 |
40 |
3100 |
1950 |
1350 |
HTM-71 |
2.0 |
18.5 |
35 |
3800 |
2180 |
2130 |
HTM-100 |
2.8 |
22 |
25 |
4210 |
2300 |
2180 |
HTM-180 |
5.1 |
37 |
20 |
4720 |
2920 |
2240 |
HTM-270 |
7.6 |
45 |
20 |
5000 |
3400 |
2350 |
HTM-515 |
14.6 |
90 |
15 |
6450 |
4000 |
3200 |
■[本廠該產品先進之處、品質保證]
1、用本廠特殊設計的傳動齒輪箱，結構緊湊，傳動精確，壽命長，噪聲低，安裝簡單。
2、焊接筒體，增加整體剛性，無泄漏，減少衛生死角，美觀大方。
3、分段式法蘭聯結主軸，確保主軸應有的加工精度。
4、嵌裝式機械、盤根雙道密封確保零泄漏。
|
