產品概述
SOX采樣器參考UOP技術設計制造,適用干石油、化工裝置中對管道內的工藝狀況下各種介質,尤其是有毒、易燃、易爆等危害性的中、低壓氣、液介質的無泄漏采樣。樣品真實性強,準確性高,無殘液、殘氣排放。有效地防止有毒、有害介質對操作者的傷害。同時不會(huì )污染環境,避免了易燃、易爆介質在采樣時可能造成的危險事故。符合國家對環保和防火、防爆規范的要求。
SCX采樣器已在國內石油化工工藝裝置,如渣油加氫、重油催化、氣體分餾等裝置中采用,獲得了好評。我公司生產的SCX型采樣器器主要有SCXL型在線式采樣器和SCXM型密閉式采樣器兩大類。用戶可以根據不同的工藝要求選用。各采樣器主體材質均為1Crl8Ni9Ti或OCrl8Ni9Ti,外觀大方、華麗。
1、SCXL型在線式采樣器■結構特點SCXL型在線式采樣器,主要由應急閥、傳動絲桿、閥體、絲桿支架、手柄、柱塞、出液管、密封組件及聯接法蘭組成。由于柱塞貫穿于閥體及聯接法蘭中,保證了每次采樣時不排殘液(氣),也消除了凝堵的因素。

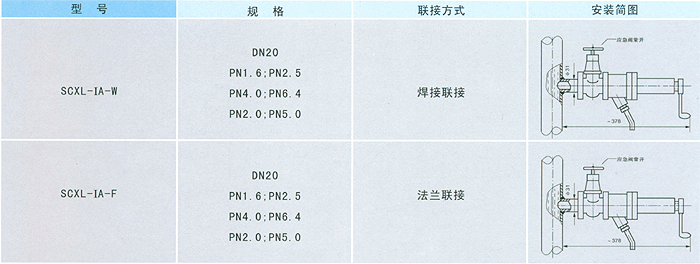

■型號、適用范圍及使用方法①SCXL—IA型液體在線式采樣器■適用范圍:本采樣器適用于各種粘度、無強腐蝕性的液體介質的采樣。 使用溫度:-20~200℃,工作壓力:0~6.4Mpa■使用方法:(1)將貯樣瓶瓶口對準采樣器的出液管口:
(2)逆時針?lè )较,慢慢旋轉采樣器手柄至液口流出介質為止:
(3)等樣品采足后,立即順時針?lè )较蛐D采樣器手柄至絲杠全部旋入為止。
■型號及參數:

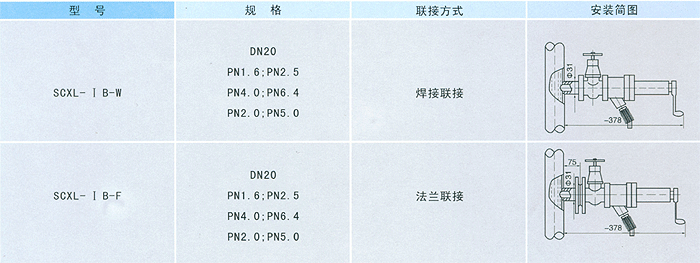

②SCXL—IB型液體在線式采樣■適用范圍:本采樣器適用于各種粘度、無腐蝕性的液體介質的采樣。也可用作易凝堵部位的排空閥、檢查閥等。使用溫度:-20~425℃,工作壓力:0~6.4Mpa■使用方法:(1)將貯樣瓶口對準采樣器的出液管口。(2)逆時針?lè )较蚵D采樣器的手柄至出液口流出介質為止。(3)待樣品采完后,立即順時針?lè )较蛐D采樣器的手柄至絲桿全部旋入為止!鲂吞柤皡

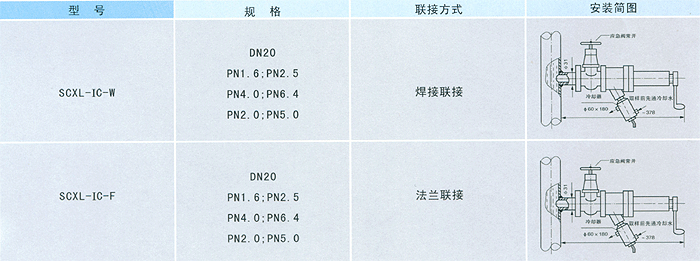

③SCKl—IC型液體在線式采樣器■適用范圍:本采樣器適用于各種粘度、強腐蝕性的高溫、易燃液體介質的采樣。使用溫度:-20~425℃,工作壓力:0~6.4Mpa■使用方法:(1)先將采樣器出液口處的冷卻器接入冷卻液;(2)將貯樣瓶口對準采樣器的出液管口;(3)逆時針?lè )较蚵D采樣器的手柄至出液口流出介質為止;(4)待樣品采完后,立即順時針?lè )较蛐D采樣器的手柄至絲桿全部旋入為止。
、SCXL—Ⅱ氣體在線式采樣器■適用范圍:適用于無顆粒、不凝結、不結晶的各種氣體介質的采樣。 使用溫度:-20—425℃,工作壓力:0-6.4Mpa■使用方法: (1)先將貯氣袋的采氣接管插入采樣器的采氣接頭中
(2)按逆時針?lè )较蚵D采樣器手柄至介質進入貯氣袋中,樣品采足后,立即順時針?lè )较蛐D采樣器至絲杠全部旋入為止。
(3)密封后貯氣袋進氣管后,再將采取接頭上的鎖緊套往上移動,采取氣接管即自動與采氣接頭脫開!鲂吞柤皡担

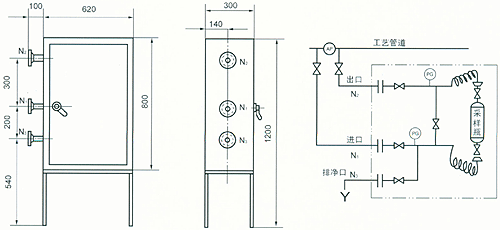

2、SCXM型密閉采樣器SCXM型密閉式采樣器,主要由箱體、采樣瓶、緩沖罐、快換手輪、壓力表、閥門、密封件及法蘭組成。■結構特點由于采樣瓶與工藝管之間用帶有快換手輪連接,因此,操作簡單、迅速、方便。■技術參數適用范圍①SCXM—IA型液體密閉式采樣器■適用范圍:適用于各種有毒、有害、易燃、易爆等各種液體介質的采樣!黾夹g(shù)參數:采樣溫度:-20—60℃,設計壓力:0~10.0Mpa,采樣量:100ml
注:N1、N2、N3管口為DN15

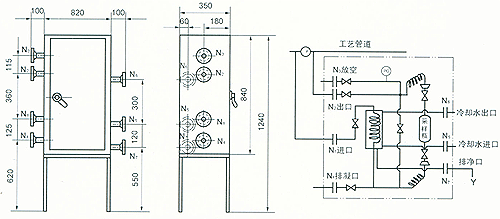

PN1.6~10.0②SCXM—IB型液體密閉式采樣器■適用范圍:適用于各種有毒、有害、易燃、易爆等各種液體介質的采樣!黾夹g(shù)參數:采樣溫度:-20~400℃,設計壓力:0~10.0Mpa,采樣量:100ml
注:N1、N2、N3管口為DN15
PN1.6~10.0
N4、N5、N6管口為DN20
PN1.6

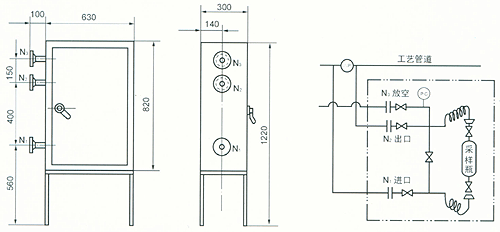

、SCXM-IIA型氣體密閉式采樣器■適用范圍:適用于各種有毒、有害、易燃、易爆等各種氣體介質的采樣!黾夹g(shù)參數:使用溫度:-20~50℃,設計壓力:0~10.0Mpa,采樣量:200ml~500m1
注:N1、N2、N3、N4管口為DN15
PN1.6~10.0

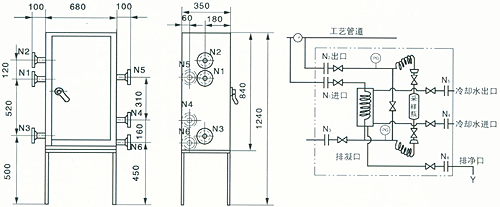

、SCXM-IIB型氣體密閉式采樣器■適用范圍:適用于各種有毒、有害、易燃、易爆等各種氣體介質的采樣!黾夹g(shù)參數:采樣溫度:-20~400℃,設計壓力:0~10.0MPa,采樣量:200ml一500m1
注:N1、N2、N3、N4管口為DN15
PN1.6~10.0
N5、N6、N7管口為DN20
PN1.6
訂貨須知1、訂貨時請詳細注明采樣器型號、介質名稱、壓力和溫度。
2、請注明連接面法蘭標準。
