可在線運行：無需接旁路，反沖時無需停機，過濾反沖效果好

使用壽命長：濾筒采用不銹鋼楔形條或不銹鋼沖孔板制造，可用20年

過濾精度范圍廣：采用不銹鋼楔形條時d=0.5-2.0㎜,常規1.2 ㎜

                    采用不銹鋼沖孔板時d=2.5-4.0㎜

三、設備結構與工作原理

     P型自動排污過濾器主要由優質碳鋼筒體、特殊結構的不銹鋼楔形濾網或不銹鋼沖孔板濾網、水流導向閥及排污裝置組成。當過濾器工作時，水流導向閥處于開啟狀態，水流由入口進入過濾器，經過濾網過濾到出口（見圖1、圖3）。當過濾器需要排污時，關閉水流導向閥，打開排污閥，水流經濾網前半段過濾，一部分水流由出口流入系統，另一部分水流由濾網后半段外側流入內側，經排污口排出，起到對濾網的反沖洗作用（見圖2、圖4）。這樣整個沖洗過程中系統仍可正常運行，無需停機。

水流導向閥的開啟機構分手動和電動兩種，手動開啟機構小規格時采用手柄開啟，大規格（DN500以上）時根據用戶需要可采用手動蝸輪開啟機構；電動開啟機構分定時控制和壓差控制兩種方式，采用定時控制時，設有微電腦定時時控開關，可按設定時間要求實現自動清洗排污；采用壓差控制時，安裝有差壓控制器，當進出水口的壓差達到設定值（一般取為0.04MPa）時, 可實現自動清洗排污。此時排污口安裝電動排污閥，水流導向閥和電動排污閥實現聯動。

    P型自動排污過濾器有PⅠ型和PⅡ型兩種形式，PⅠ型的進出口水流方向呈直角布置，PⅡ型的進出口水流方向呈直通布置。

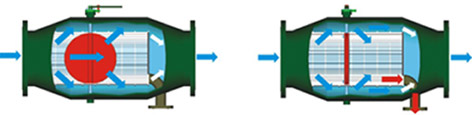

圖1 正常過濾狀態（水流導向閥開啟）　圖2 反沖排污狀態（水流導向閥關閉）

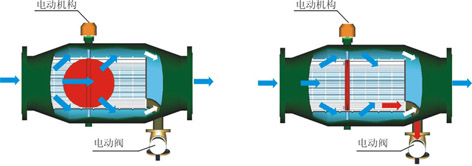

圖3 正常過濾狀態（水流導向閥開啟）　圖4 反沖排污狀態（水流導向閥關閉）

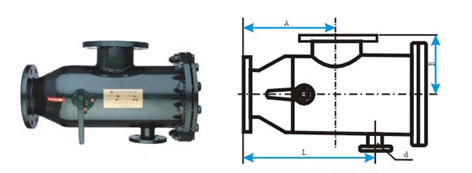

DAG-PⅠ型

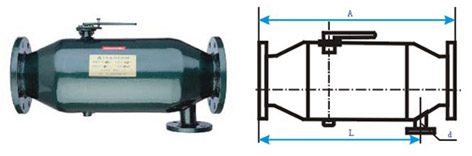

 DAG-P Ⅱ型


四、設備選型

1、規格確定

設備規格一般按系統管道的公稱尺寸確定，即設備的出入口公稱尺寸應和系統管道的公稱尺寸一致；規格參數表中的****流量是按流速2.8m/s計算的，設計流量是按流速1.5m/s計算的，****流量是指短時間內允許通過的流量。設計流量還和過濾系數有關，表中數據是按照過濾系數為3.5-4時選取的，如過濾系數減小，設計流量應降低，如過濾精度增加，設計流量可增加，但不超過****流量值。當設備的設計流量達不到系統設計的要求時，應增大設備的規格，直至滿足為止。

2、型號確定

從安裝方式分，有PⅠ、PⅡ型二種型式，PⅠ型的進出口水流方向呈直角布置，PⅡ型的進出口水流方向呈直通布置。PⅠ型應安裝在直角轉彎的管道上，PⅡ型可安裝在水平直管及立管上。

從操縱方式分，有手動及電動兩種，手動操作是需要人工進行反沖洗操作，即按規定的時間由人工開關水流導向閥及排污閥完成排污。電動操作又分為定時控制和壓差控制兩種，需在訂貨時標明。

3、壓力等級確定

本設備常規公稱壓力為1.6 MPa，其他壓力等級可根據用戶要求訂貨，訂貨時必須在在合同上注明公稱壓力。

4、過濾精度的確定

  采用楔形濾網常規的過濾精度為1.2㎜，若用戶有特殊過濾精度要求，可在0.5-2.5㎜范圍內進行選取，采用沖孔板濾網常規的過濾精度為3㎜，可在2.5-4㎜范圍內進行選取,并在合同中注明特殊訂制。

五、設備安裝

1、過濾器應安裝在帶正壓力的流體管道上，避免安裝在呈低壓或負壓狀態的回水管道或水泵的抽水管段。

2、PⅠ型的進出口水流方向呈直角布置，PⅡ型的進出口水流方向呈直通布置。PⅠ型應安裝在直角轉彎的管道上，PⅡ型可安裝在水平直管及立管上，垂直安裝時水流方向應是從上向下，安裝時應注意外殼上箭頭方向必須與水流方向一致。

3、手動操作的過濾器排污閥由用戶自備。

    4、電動操作的過濾器，電控箱及排污電動閥隨機供應，已接好線并按初始值調試完畢，用戶只需備有220V/50HZ電源。

六、規格型號與技術參數
